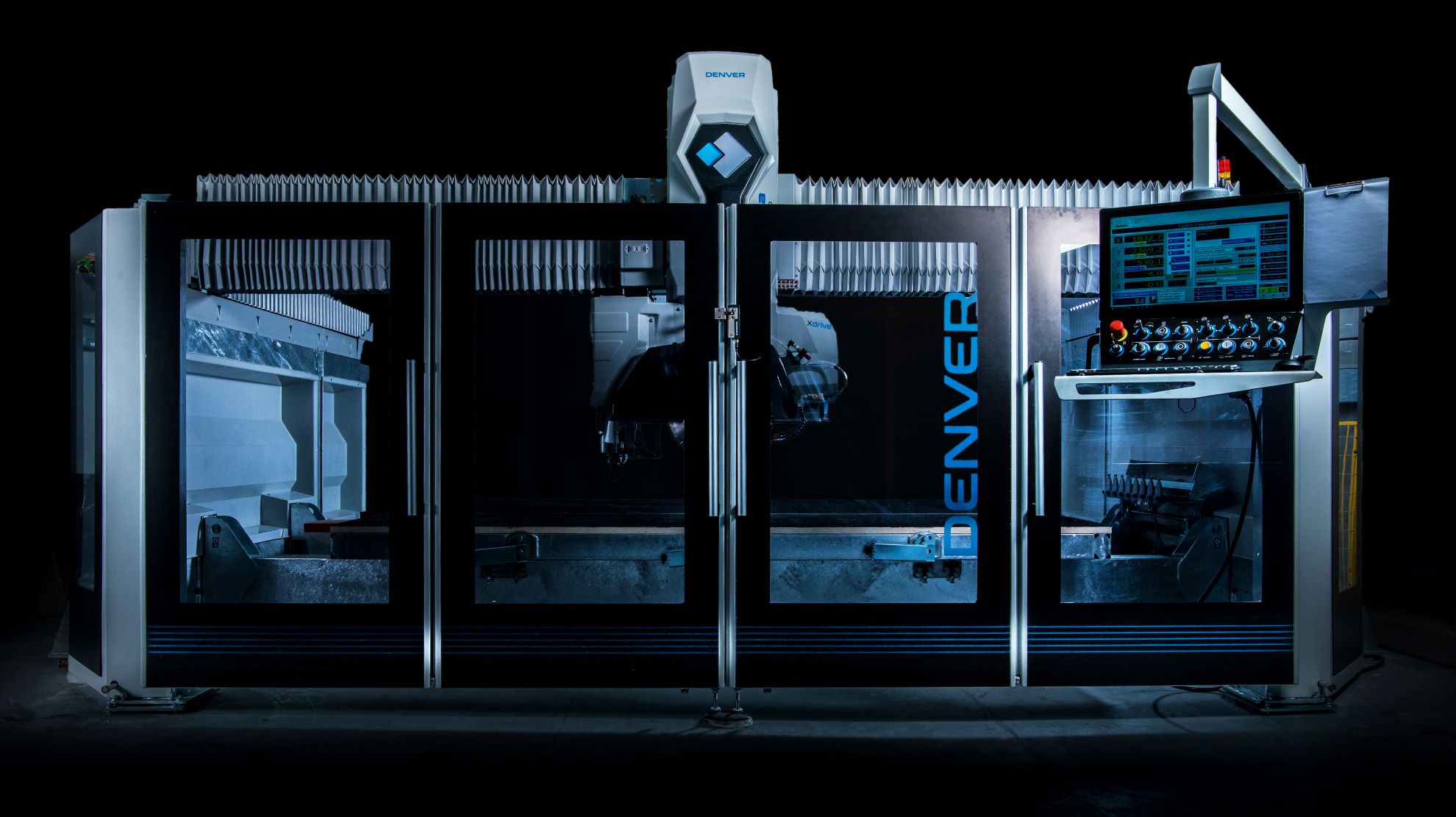

TECNIKA EVO
CORTES, TALADROS Y TRABAJOS EN 3D
TECNIKA EVO es una moderna cortadora de puente monobloc con cabezal inclinable y giratorio y estructura galvanizada en caliente para asegurar más durabilidad y resistencia al desgaste. Es una máquina de 5 ejes interpolados con deslizamiento sobre guías de acero con patines a recirculación de esferas protegidos por fuelles, y con lubricación manual centralizada. El movimiento de los ejes es posible gracias a motores sin escobillas (Brushless). La inclinación del cabezal es ajustable hasta +90°; la rotación del cabezal desde 0 a 360° (+/-5°) es controlada y visualizada sobre el panel de mandos para realizar cortes transversales y longitudinales sin necesidad de mover la pieza.
Plano de trabajo formado por una tabla entera fabricada en espuma de poliuretano rígido, de alta densidad, insensible a la humedad, no descomponible y resistente a los mohos.
El plano es fresado para asegurar la planitud en el tiempo y es cubierto por un tapete de goma de tipo «celular» de alta fricción, ideal para cortar y fresar sin que se muevan las piezas.
Grupo afilado de disco y broca en dos estaciones y controlado por CNC.
Como opcional se puede añadir el PIGGY-BACK, un sistema integrado para un mecanizado con herramientas que presenta un ATC (cambio automático de herramientas) electro husillo con una conexión ISO40, posicionado verticalmente junto al motor principal del disco.
PIGGY-BACK transforma la máquina cortadora puente en una multifuncional CNC.
Podrás cortar y fresar en modo totalmente automático sin intervención del operador y con un considerable ahorro de tiempo.
Asistido por un almacén de herramientas de 9 posiciones, con tapa de protección; permite pasar de un trabajo a otro en continuidad y dentro de un único programa, sin interrupción para cambiar la herramienta manualmente.
FICHA TÉCNICA
Inclinación del cabezal de 0-90º en automático.
Programación de los ejes X-Y-Z mediante pantalla táctil 21” a color con un software fácil e intuitivo.
Mesa basculante con accionamiento hidráulico.
Motor disco / electro mandril de 17,5hp con alojamiento para herramienta, que nos permite la realización de taladros o fresados en la fase de corte en automático, así como, múltiples trabajos mediante fresas (platos de ducha, escritura, molduras,etc.).
El software de la máquina permite importar ficheros en formato .DXF generados por otros software.
Sistema de manipulación de piezas a través de ventosas (X-Motion) para el desplazamiento de las piezas ya cortadas para el aprovechamiento máximo del material en trabajos en automático.
PIGGY-BACK: Incluye un potente electro husillo de 4,5kw/6hp (S6), con velocidad regulable hasta 12000 rpm y una junta giratoria para lubricación interna de herramientas, servido por un cargador de cambio automático de herramientas de 9 posiciones. El operador puede utilizar herramientas de diámetro pequeño para realizar fresado incremental, orificios superiores de alambre, de goteo, pasantes y ciegos, mecanizado combinado con disco para cortes de fregadero, grabados, bajorrelieves y escritura.
